定量ポンプの採用が、安定したフラックスの塗布を可能にします
製品の特長

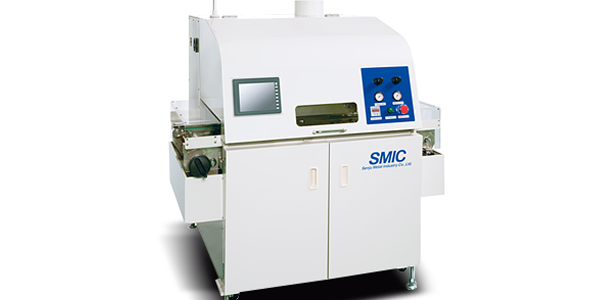

SSF2-400は、RoHS規制に対応するためにリニューアルされた
鉛フリーソルダリング対応のスプレーフラクサーです。
- フラックスの塗布に最適な特殊ノズルを採用する事により、塗布効率を飛躍的に向上しました。
- ノズルおよび配管の自動洗浄構造の採用で、イージーメンテナンスを実現しました。
- 強力な排気ファンを上下に設置していますので、リターンシャワー等の心配は有りません。
- 搬送チェーンは、自動洗浄システムを採用していますので、べたつきがなくスムーズな搬送を実現します。
- フィルター汚れ、フラックス消費量、フラックス塗布量、基板の流れ等を即座に表示するカラーLCDタッチパネルを採用しました。
- ノズルへのフラックス供給に定量ポンプを採用。固形分が高いフラックスに対しても安定供給を可能とし、流量管理が容易になりました。
製品の仕様
■ SSF2-400：標準仕様
| 装置寸法 | 全長：1,350mm 全幅：1,311mm 全高：1,378mm |
|---|---|
| 対応基板寸法 | 長さ：100〜400mm 幅：50〜400mm |
| 基板有効塗布幅 | 50〜400mm |
| 電源 | 三相AC200V 1.3KVA |
| エアー源 | 0.5MPa (kgf/cm2) |
| ノズルユニット | 2流体方式 ノズル詰まり防止機構付 |
| コンベアスピード | 0.5〜2.0m/min. |
| 制御方式 | シーケンサ制御 カラー液晶タッチパネル |
| 排気ダクト | シロッコファン×1台 |
| フラックス容量 | 1.0L 液量センサー付き |
| フィルター | 角形フィルター |
| チェーン洗浄ユニット | 定量循環式 液量センサー付き |
★その他の詳細事項・技術資料は、お問い合せ下さい。はんだ 及び関連材料のトップメーカーとして豊富な経験と蓄積を活かし、先進のソルダリングソリューションを提供いたします。
★ 性能向上・改善のため、予告なくデザイン及び仕様を変更することがあります。
