省エネを実現した、整圧フロー方式の自動はんだ付けシステム
- NH偏流板の採用で、整圧と鏡面噴流を実現

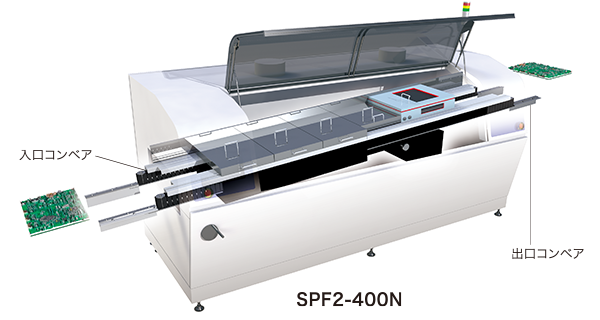

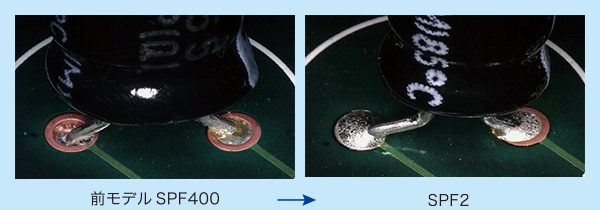

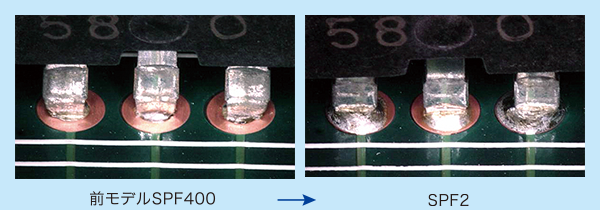

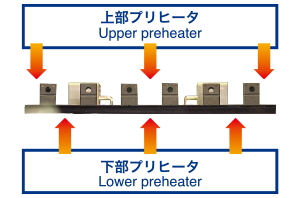

- プリヒータ能力の増強と噴流圧力の強大化でスルーホール上がりを向上
整圧フロー方式
- 整流板レス
- 槽内分解メンテナンス不要
- 安定噴流

- 整流板レスで酸化物の目詰まりなく安定した噴流

ワークに適した一次ノズルを選定可能

NH偏流板がより高く安定した波を実現
- 10mmを超える噴流でも均一な波高を維持
噴流波状態

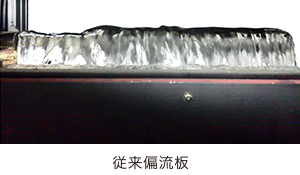

従来偏流板

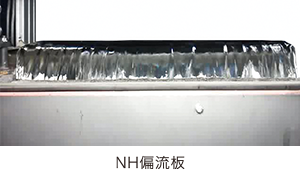

NH偏流板

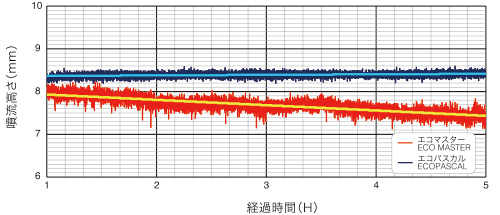

噴流高さ 従来偏流板

噴流高さ NH偏流板


窒素対応 Nシリーズ
- フルチャンバー方式
- フラックス回収機構標準搭載
- 高品質確保
- 酸化物低減

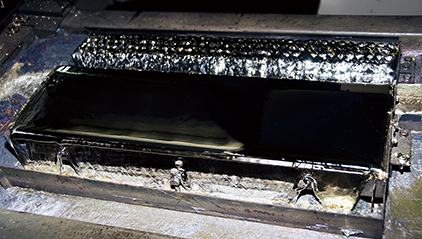

整圧フロー槽
- 容易なメンテナンス構造
- はんだ飛散防止カバー標準装備(Nシリーズのみ)

- タッチパネル+PLC制御

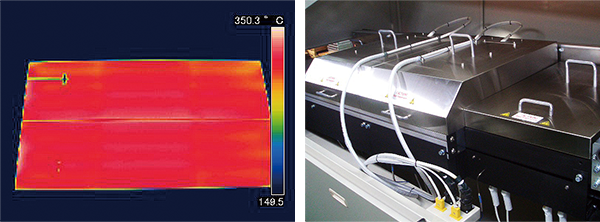

- PH遠赤外線パネルヒーター 4枚(4ブロック制御)
- パスライン780±20mm
- 搬送樹脂爪
- 噴流外部ボリューム
- 幅可変インジケータ
- 基板下面冷却ファンユニット
- シグナルタワー
- 入口/出口つば付チェーンコンベア
- 酸素濃度計(Nシリーズ)
- はんだ槽自動上下・引出(Nシリーズ)
- はんだ はね防止冶具(Nシリーズ)
- オール窒化処理
- 爪洗浄ユニット
- 搬送コンベア昇降機構
- はんだ槽コネクタ仕様
- 間欠噴流
- 波高サイドガイド
- キャスター
- はんだ槽電動昇降(Nシリーズは標準)
- はんだ槽電動引出(Nシリーズは標準)
- 熱風プリヒータ(4ブロック制御)
- 予備はんだ槽引出台車
- はんだ槽高さゲージ
- 発砲フラクサ
- フラックスコントローラ
SPF2-300 | SPF2-300N | ||
---|---|---|---|
装置寸法(L×W×H) | 4,340 x 1,340 x 1,540 mm | 4,340 x 1,340 x 1,540 mm | |
パスライン | 780 ±20mm | 780 ±20mm | |
搬送速度 | 0.5 - 2.0 m/min | 0.5 - 2.0 m/min | |
対象基板(W×L) | 50 x 100 - 300 x 450 mm | 50 x 100 - 300 x 450 mm | |
部品高さ | ≦100mm, ≧5mm | ≦50mm, ≧5mm | |
プリヒータユニット(加熱ゾーン長さ) | 1,600 (400/zone x 4) mm | 1,600 (400/zone x 4) mm | |
はんだ槽容量(約) | 360kg (M705, Sn - 3.0Ag - 0.5Cu) | 360kg (M705, Sn - 3.0Ag - 0.5Cu) | |
N2ガス供給 | - | ≧99.999%, ≧0.3MPaG, max. 700NL/min | |
N2ガス実流量目安 | 部品高さ:≦100mm, ≧5mm *出口側ラビリンス高さ:基板搬送面と同一 |
- | 300NL/min |
エアー供給 | - | ≧0.5MPaG | |
電源 | 200V, approx. 32.5kW, 100A, 3-phase | 200V, approx. 32.9kW, 100A, 3-phase |
SPF2-400 | SPF2-400N | ||
---|---|---|---|
装置寸法(L×W×H) | 4,340 x 1,340 x 1,540 mm | 4,340 x 1,340 x 1,540 mm | |
パスライン | 780 ±20mm | 780 ±20mm | |
搬送速度 | 0.5 - 2.0 m/min | 0.5 - 2.0 m/min | |
対象基板(W×L) | 50 x 100 - 400 x 450 mm | 50 x 100 - 400 x 450 mm | |
部品高さ | ≦100mm, ≧5mm | ≦50mm, ≧5mm | |
プリヒータユニット(加熱ゾーン長さ) | 1,600 (400/zone x 4) mm | 1,600 (400/zone x 4) mm | |
はんだ槽容量(約) | 360kg (M705, Sn - 3.0Ag - 0.5Cu) | 360kg (M705, Sn - 3.0Ag - 0.5Cu) | |
N2ガス供給 | - | ≧99.999%, ≧0.3MPaG, max. 700NL/min | |
N2ガス実流量目安 | 部品高さ:≦100mm, ≧5mm *出口側ラビリンス高さ:基板搬送面と同一 |
- | 300NL/min |
エアー供給 | - | ≧0.5MPaG | |
電源 | 200V, approx. 32.5kW, 100A, 3-phase | 200V, approx. 32.9kW, 100A, 3-phase |
SPF2-500 | SPF2-500N | ||
---|---|---|---|
装置寸法(L×W×H) | 4,640 x 1,440 x 1,540 mm | 4,640 x 1,440 x 1,540 mm | |
パスライン | 780 ±20mm | 780 ±20mm | |
搬送速度 | 0.5 - 2.0 m/min | 0.5 - 2.0 m/min | |
対象基板(W×L) | 50 x 100 - 500 x 600 mm | 50 x 100 - 500 x 600 mm | |
部品高さ | ≦100mm, ≧5mm | ≦50mm, ≧5mm | |
プリヒータユニット(加熱ゾーン長さ) | 1,600 (400/zone x 4) mm | 1,600 (400/zone x 4) mm | |
はんだ槽容量(約) | 520kg (M705, Sn - 3.0Ag - 0.5Cu) | 520kg (M705, Sn - 3.0Ag - 0.5Cu) | |
N2ガス供給 | - | ≧99.999%, ≧0.3MPaG, max. 700NL/min | |
N2ガス実流量目安 | 部品高さ/STD:≦100mm, ≧5mm *出口側ラビリンス高さ:基板搬送面と同一 |
- | 450NL/min |
エアー供給 | - | ≧0.5MPaG | |
電源 | 200V, approx. 32.5kW, 100A, 3-phase | 200V, approx. 32.9kW, 100A, 3-phase |
