静圧式局所はんだ付けが、省エネと高品質化を実現
- 独自の静圧式噴流方式が、TH上り高さを向上

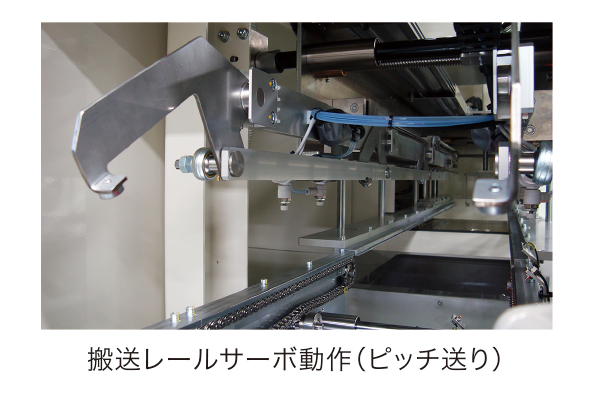

- ピッチ送り方式の採用で、量産化を実現
- 基板サイズや形状に応じて、異形なノズル設計も可能
4軸ロボット（MPF-2077ST）
- タッチパネル+PLC制御
- シグナルタワー
- ウィークリータイマー
- プリヒータ（熱風/ハロゲン）
- フラクサ：X-Yサーボコントロール
- 加圧式フラクサ
ポイントノズル（MPF-2077ST）
- 上部プリヒータ（熱風/ハロゲン）
- 冷却ファンユニット
- はんだ傾斜切り機構
- はんだ波高管理機構
- ドロス抑制N₂カバー方式
- 搬送リターン構造
- ポイントノズル
| MPF-2077ST (ラウンド型) | |
|---|---|
| 装置寸法（L×W×H） | 2,800 x 1,460 x 1,650 ｍｍ |
| ユーティリティ | 3-phase, AC 200V, 44kVA, Air: φ10joint |
| 対象基板* （はんだ付け可能範囲 W×L） |
W: 80 - 250, L: 80 - 330, T: max. 50mm (230 x 310 mm [基板中央より]) |
| 搬送方式 | 搬送キャリア循環方式 |
| フラクサユニット | X-Yプログラム方式 |

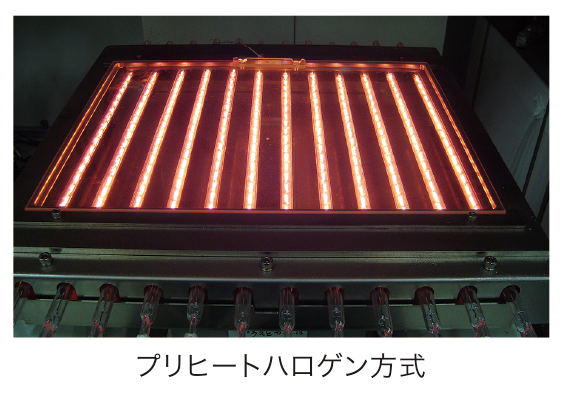

| プリヒータユニット | ハロゲンヒータ (1.2kW × 7) |
| N₂ガス供給** | 5NL/min [噴流シャフト] |
| ワーク冷却 | 外気冷却ファン |
* H: 基板下高さ
** OP: N₂カバーは別途要。
| MPF-2003ST (インライン型) | |
|---|---|
| 装置寸法（L×W×H） | 3,070 x 1,206 x 1,650 mm |
| ユーティリティ | 3-phase, AC 200V, 19kVA, Air: φ10joint |
| 対象基板* （はんだ付け可能範囲 W×L） |
W: 80 - 250, L: 80 - 330, T: max. 50mm (230 x 310 mm [基板中央より]) |
| 搬送方式 | 基板ダイレクト搬送 |
| フラクサユニット | X-Yプログラム方式 |
| プリヒータユニット | 6kW [OP:ハロゲンヒータ] |
| N₂ガス供給** | 5NL/min [噴流シャフト] |
| ワーク冷却 | 外気冷却ファン |
* H: 基板下高さ
** OP: N₂カバーは別途要。
