はんだ合金

はんだ付け材料

地球環境との調和を目指した
はんだ合金ラインアップ

地球環境との調和を念頭に置いて開発したはんだ合金。豊富なラインアップを取りそろえ、お客さまの目的や用途・特性に合わせて最適なはんだ合金を選択していただけます。

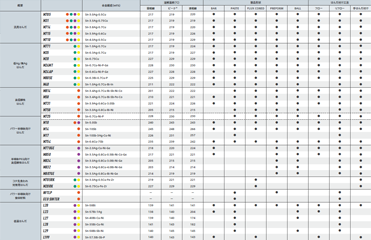

はんだ合金 一覧表

はんだ合金について、合金組成、
溶解温度、製品形状、はんだ付け工法を
一覧表にまとめております。

カタログで詳細を見る

パフォーマンスチャート

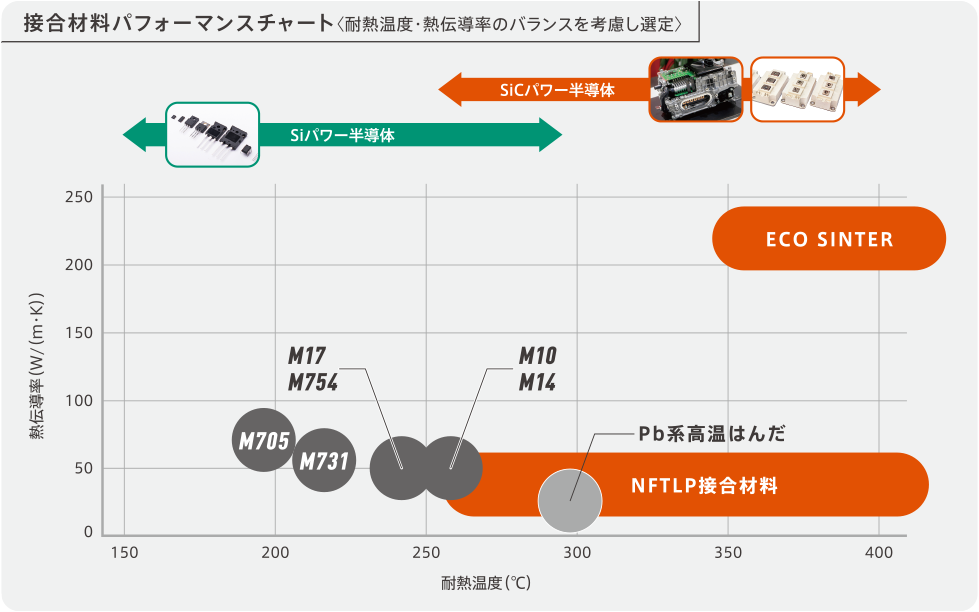

接合材料パフォーマンスチャート

接合材料パフォーマンスチャート

耐熱温度・熱伝導率のバランスを考慮し選定

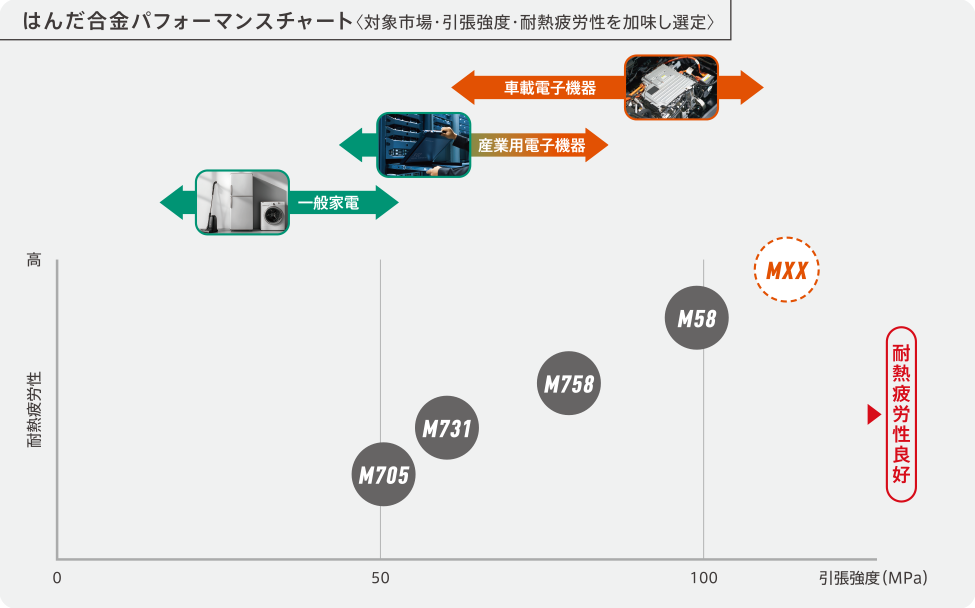

はんだ合金パフォーマンスチャート

はんだ合金パフォーマンスチャート

対象市場・引張強度・耐熱疲労性を加味し選定

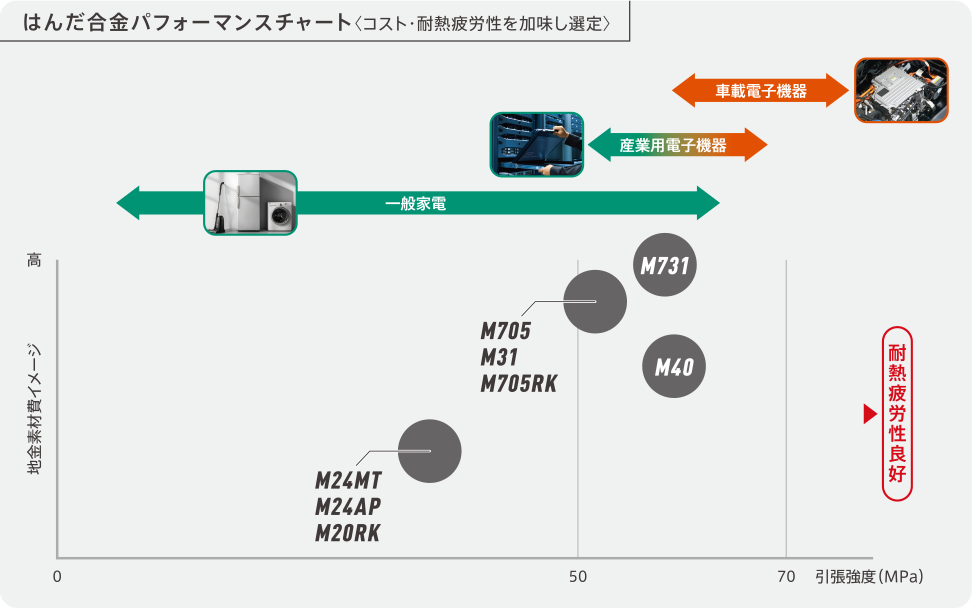

はんだ合金パフォーマンスチャート

はんだ合金パフォーマンスチャート

コスト・耐熱疲労性を加味し選定

主な合金

M705/M31

汎用はんだ合金M705/M31

  • 作業性・接合信頼性のバランスに優れるSn-Ag-Cu系はんだ
  • 加工性に優れ多様な製品形態に適応
  • 業界標準組成として豊富な実績を持つ「M705」
  • 人工衛星搭載機器向けとして開発された経緯を持つ「M31」
  • ウェーブソルダリングでのドロス低減に効果を発揮する「M705E」、「M31E」もラインアップ
    • カタログで詳細を見る
M20

汎用はんだ合金M20

  • 融点227～229℃のSn-Cu系はんだ
  • Agを含まないシンプルな組成でコスト優位性が高い
    • カタログで詳細を見る
M10

汎用はんだ合金M10

  • 融点240～243℃のSn-Sb系はんだ
  • 古くから高温はんだとして採用実績あり
    • カタログで詳細を見る
M58/M758/M731

高接合信頼性はんだ合金M58/M758/M731

  • 熱疲労による接合強度低下の少ない最新の合金「M58」
  • 耐熱疲労性に優れるバンプ形成用合金「M758」
  • フローソルダリングにも適応する耐熱疲労性合金「M731」
    • カタログで詳細を見る
M40

低銀はんだ合金M40

  • Ag3％品と同等以上の接合信頼性を確保
  • 「M705」と同じ温度プロファイルで実装が可能
  • 低銀、無銀専用フラックス「LS720V」でボイドを低減
    • カタログで詳細を見る
M24MT/M24AP

ウェーブソルダリング用無銀はんだ合金M24MT/M24AP

  • ドロス低減に効果を発揮する添加元素（P,Ge）を加えた無銀はんだ合金
  • ドロスが粉状になることでメンテナンス時間短縮にも貢献
  • 添加元素（P）による耐熱疲労性への影響はなし
    • カタログで詳細を見る
M705RK/M20RK

コテ先食われ対策用はんだ合金M705RK/M20RK

  • コテ先食われに効果を発揮する添加元素（Fe,Zr）を加えた、やに入りはんだ用合金
  • コテ先の消耗を大幅に改善し、コテ先交換頻度低減によるコストダウンが可能
  • 3％Ag系の「M705RK」と無銀の「M20RK」をラインアップ
    • カタログで詳細を見る
